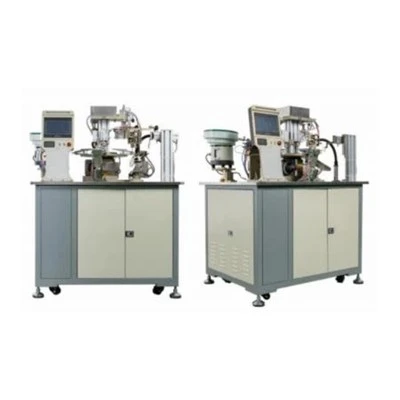

KX-AM-080 Máquina de gancho CMC toroidal de estación única totalmente automática
Especificación
|
Modelo de dispositivo |
KX-AM-080 Máquina de gancho toroidal de estación única totalmente automática |
|
Dimensiones mínimas y máximas de procesamiento del núcleo magnético. |
Diámetro interior: mínimo 4 mm Diámetro exterior máximo: 25 mm |
|
Velocidad máxima del husillo |
3000 rpm |
|
servomotor de CA |
Husillo de bobinado: 400W |
|
Cableado del motor/motor de carga y descarga |
57 pasos/42 pasos |
|
Ángulo de disposición de los cables |
360 grados por círculo, la unidad de configuración es 0,1 grados |
|
Precisión de parada del eje |
más o menos 1 grado |
|
Especificaciones de núcleo magnético aplicables |
Diámetro exterior máximo: 25; Diámetro interior mínimo: 2; Espesor máximo: 12 |
|
Diámetro de alambre aplicable |
0,25 mm-1,5 mm |
|
Disposición de cables |
Disposición delantera y trasera (puede sacar automáticamente los extremos del cable) |
|
Cantidad de movimiento del eje |
XB: 150 mm/YB: 120 grados ZB/30 mm |
|
Velocidad de movimiento del eje |
300 mm/seg |
|
Método de control |
Tablero de control CNC de 5 ejes (investigación y desarrollo independientes) |
|
Método de almacenamiento |
Almacenamiento RAM+FLASH, sin pérdida de datos |
|
Voltaje |
Sistema monofásico de tres hilos. |
|
220 V, 50 Hz. |
|
|
Consumir electricidad |
1.0KW |
| Presión de aire comprimido | 0,5-0,8 MPa |
| Tamaño del equipo | 1500 mm (largo) × 800 mm (ancho) × 1500 mm (alto) |
| Peso del equipo | 200 kilos |
La máquina KX-AM-080 es una máquina de bobinado y soldadura de carga y descarga automática de alta-tecnología, una pantalla de diálogo hombre-máquina y la punta y accesorio de un sistema de reemplazo flexible combinado con la máquina, mediante accesorios de precisión y un sistema PLC desarrollado de forma independiente, un potente cabezal de accionamiento por servomotor y un núcleo de hierro con accionamiento por servomotor de precisión.
El usuario puede utilizar la máquina mediante la sencilla configuración del técnico de operación. KX-AM-080 es adecuado para especificaciones especiales de bobinado de cable simple y doble, bobinado de precisión, reparación sencilla y sin mantenimiento.
Este equipo es aplicable a todo tipo de fabricación de aplicaciones de material de bobina de anillo, los componentes principales del equipo son desarrollados y producidos por la empresa, autoensamblados, para garantizar una excelente calidad y características de procesamiento, la mejor garantía de calidad de producción y un fuerte efecto publicitario para los clientes, mejorando su competitividad en los mercados nacionales e internacionales.
Características
1. Las piezas clave de la máquina se importan de Taiwán o Japón, con gran confiabilidad y alta durabilidad, lo que aumenta en gran medida la vida útil del equipo;
2. Diseño de apariencia novedosa, estructura simple y confiable, operación simple y mantenimiento conveniente;
3. El equipo adopta un tablero de control de movimiento CNC de alta velocidad-de desarrollo propio-, parámetros de depuración de diálogo entre persona-máquina y pantalla táctil y pantallas en chino e inglés fáciles-de-comprender;
4. El equipo tiene las funciones de colgado automático de hilo, corte automático de hilo, alarma automática y apagado cuando se desconecta, y una sola persona puede cuidar más de 8 equipos;
5. El diseño estandarizado del equipo viene con funciones de extensión de módulo-plugin-incorporadas y tiene módulos de funciones de desarrollo secundario;
6. 6. La disposición del cableado del equipo tiene alta precisión, la pantalla de la interfaz hombre-máquina del controlador, los diseños en chino e inglés se pueden cambiar entre sí, se pueden almacenar 10 conjuntos de programas, la computadora puede almacenar ilimitadamente, 20 subprocesos y 200 líneas de programas programables, visualización en tiempo real-de parámetros operativos, como almacenamiento/bobinado, velocidad, número de vueltas, salida y ciclo de tiempo del producto, etc. El programa puede configurar la aceleración y desaceleración para evitar impactos Rotura, el número de vueltas es preciso y se ahorra el cable de cobre. Se puede completar automáticamente: devanado denso, devanado disperso, devanado directo e inverso, devanado segmentado, devanado paralelo de múltiples-cables y otros métodos de devanado, adecuados para enrollar varias bobinas inductoras convencionales y de formas especiales-en las industrias de bobinas inductoras, bobinas de resistencia y bobinas de transformadores.
Embalaje
Material de embalaje: Caja de cartón/madera con espuma en el interior.
1. Paquete general (cartón de papel o bolsa de plástico): Para piezas pequeñas equipadas para la máquina bobinadora de bobinas de alambre CNC digital, empáquelas con formulario y empaquete papel para garantizar que no se rompan durante el transporte.
2. Paquete de caja de madera: para la máquina bobinadora de bobinas de alambre CNC digital a mayor escala, contamos con un carpintero capacitado especial, que fabricará la caja de madera adecuada con el grosor, la densidad y la longitud exactos. La flecha hacia arriba ↑ marcada en la caja exterior de madera. Se colocará material amortiguador en la caja de madera para evitar grietas y golpes.
Fábrica
Fundada en 2007, KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD. se ha establecido como un-conocido fabricante especializado en máquinas bobinadoras de alto-rendimiento, junto con equipos de producción asociados y experiencia técnica. Una oferta destacada en su avanzada línea de productos es la máquina de gancho CMC toroidal de estación única totalmente automática KX-AM-080-una solución de ingeniería de precisión diseñada para el bobinado automatizado de bobinas toroidales con tecnología de gancho CMC, que mejora las capacidades de la empresa en la fabricación de componentes toroidales especializados.
Más allá de ofrecer equipos especializados como la máquina de gancho CMC toroidal de estación única totalmente automática KX-AM-080, KIOXIA LIGHT RING ofrece soluciones de fabricación integrales altamente rentables-. Estas soluciones satisfacen las necesidades de producción de diversos componentes bobinados, incluidos transformadores, bobinas toroidales y bobinas toroidales, lo que garantiza un soporte confiable para un procesamiento eficiente y de alta calidad en diversas aplicaciones de fabricación de componentes electrónicos.
