Posicionamiento central: precisión integrada

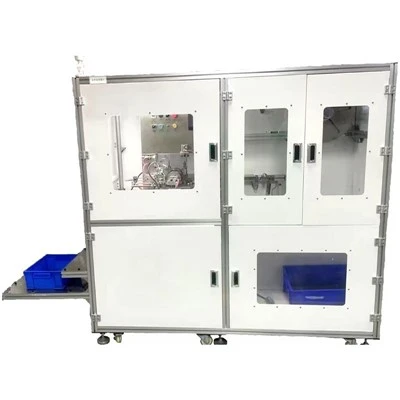

La máquina bobinadora de tubo único-S11 de un solo-brazo-cable único-es un equipo de bobinado profesional de un solo-eje que integra inserción automática de tubos, bobinado preciso, revestimiento de caucho multi-capa y funciones de creación de paredes-. Está especialmente diseñado para el refinado proceso de bobinado de componentes electrónicos como transformadores. Posee ventajas fundamentales de alta velocidad, alta eficiencia, adaptación flexible y estabilidad precisa, lo que lo convierte en el equipo preferido para bobinar bobinas de pequeño-tamaño en el campo de la fabricación electrónica.
Rendimiento principal: alta velocidad y alta eficiencia
El equipo está equipado con 6 juegos de servomotores y un sistema de control de movimiento de alta-precisión. La velocidad de rotación máxima puede alcanzar las 5000 RPM. El tiempo de bobinado de un solo proceso-más rápido es de 10 segundos, lo que mejora significativamente la eficiencia de la producción. Es compatible con todas las especificaciones de cables que van desde 0,1 a 0,8 mm. El diámetro exterior máximo del marco es de 85 mm y la longitud total del manguito es de 125 mm. Puede cumplir con los requisitos de bobinado de varios tipos de cables, como cables esmaltados, cables aislados, cables trenzados y cables Litz. Al mismo tiempo, puede realizar procesos complejos como-formado de ángulos rectos, enderezamiento automático de alambres (hasta 4 alambres) y plegado de cintas. Es adecuado para los requisitos de producción de la mayoría de los tamaños de transformadores convencionales.
Seguro de calidad:
Toda la máquina se fabrica mediante un proceso de fundición integrado. Más de la mitad de los componentes principales provienen de marcas japonesas-de alta gama, mientras que el resto está equipado con marcas nacionales-de primera clase. También está equipado con componentes de precisión, como rieles guía y sensores de alta-sensibilidad, para garantizar una alta precisión y estabilidad en el funcionamiento del equipo. Está equipado con una interfaz de operación de pantalla táctil, que es simple y conveniente para la programación. La funda se puede colocar automáticamente sin depuración. También cuenta con múltiples funciones de alarma inteligentes, como rotura de cables, escasez de pegamento y daños en las mangas, lo que reduce el umbral operativo y la tasa de error humano.
Diseño flexible
En términos de diseño de producción, el equipo es capaz de operar de forma independiente para máquinas individuales y también se puede combinar de manera flexible en modos de vinculación de múltiples-máquinas de 2/4/8 unidades para lograr una producción por lotes basada en líneas-. Admite mejoras como la producción de marcos verticales/acostados y la instalación de estructuras especiales para alambres gruesos y delgados. Además, adopta una estructura de alimentación de alambre común para alambres gruesos y delgados, lo que permite la producción simultánea de alambres gruesos y delgados y cumple con diversos procesos de producción y requisitos de capacidad.. .
Escenarios aplicables
La potencia total del equipo es de 3000W. Está alimentado por un suministro monofásico de 220 V CA-. La estructura es compacta y fácil de implementar. Al mismo tiempo, tiene una perfecta adaptabilidad y escalabilidad del proceso y es ampliamente aplicable a la producción de transformadores, inductores y otros componentes en campos como la electrónica de consumo, electrodomésticos y nuevas energías. Tiene en cuenta tanto la eficiencia de la producción como la calidad del producto, proporcionando a las empresas soluciones de bobinado automatizado rentables-.
